廣州中信廣場購物中心中央空調安裝
瀏覽： 發布日期：2016-08-06
案例簡介：
廣州中信廣場（CITIC PLAZA）位于中國廣州市天河區新城中心，共包括1幢80層摩天大樓中信大廈、2幢38層附樓、4層作為商場的裙樓以及地下2層的停車場，近鄰廣州火車東站。其摩天大樓為廣州市第二高樓，落成于1996年，是廣州的標志性建筑之一，目前是很多全球500強公司在廣州的辦公地點。其中中信城市廣場購物中心共分六層，是購物、餐飲、娛樂、休閑最佳選擇
方案介紹：
項目名稱：廣東中信廣場購物中心中央空調設計安裝
建筑面積：5000㎡
選用空調：日立水冷式冷水機組
選用型號：RCUA220WHZ-E
一、華利機電中央空調設計理念：
1、環保節能機組采用R410A綠色環保冷媒，不破壞臭氧層的同時還提供了機組能效比，具有高性能制冷系數，使機組重量輕、尺寸小、節省機房空調的同時還更加的節能環保，真正為用戶起到節能30%以上的作用，輕松做到高效節能，且將少量的電能轉化為5.6倍以上的冷量用于提供冷水。
2、機房智控
機房實現一鍵啟動，水泵自動切換運行，如果出現故障可以實現自動報警，避免因?yàn)榭照{(diào)出故障導致商場不能正常運作，輕松實現一出故障就解決，更加的智能化控制。
3、新風更健康
采用新風系統，大風量設計，解決商場內新風不足問題，而且引入室外新風，將室內廢氣排出，輕松解決新鮮空氣問題，保證了室內人員對新風量的需求。
二、中央空調設計原理：
商場的空調方式大致分為集中方式。集中方式有可分為全空氣系統，全水系統、水—空氣、冷劑系統。
1、送風口形式：商場以頂送風居多，散流器和百葉風口最為廣泛使用。大堂首層風速可達10m/s。
2、回風口形式：一般商場回風口裝在頂棚上面，以固定格柵百葉的總是最多。現在大多數商場還是采用側回風。
3、根據空調區域負荷大小來選擇送回風口的個數及尺寸大小。
4、注意影響氣流的障礙物，若空氣流動收橫梁、柱子等障礙物的影響時，空氣會發生繞流現象，當空氣停滯時， 會造成溫度場不均勻。
5、避免氣流短路，送回風口的距離要合理，不能太近，以防止送出的氣流短時間被回風口吸入，發生短路現象。
6、空調設計人員要有模數化的思想。要充分考慮商場以后的布局重新調整的變化。
7、商場的冷負荷主要來自人體的散熱量和照明發熱，通常0.6~1.2人/m2、30~40W/m2進行負荷計算。
8、商場出入口一般都和外界直接連通，因此給中央空調系統帶來了很大的負荷，冬季帶來了大量冷空氣，夏季熱氣入 侵到室內，通常商場出入口都需要設置風幕以隔斷商場與外界非空調區域的空氣流動。

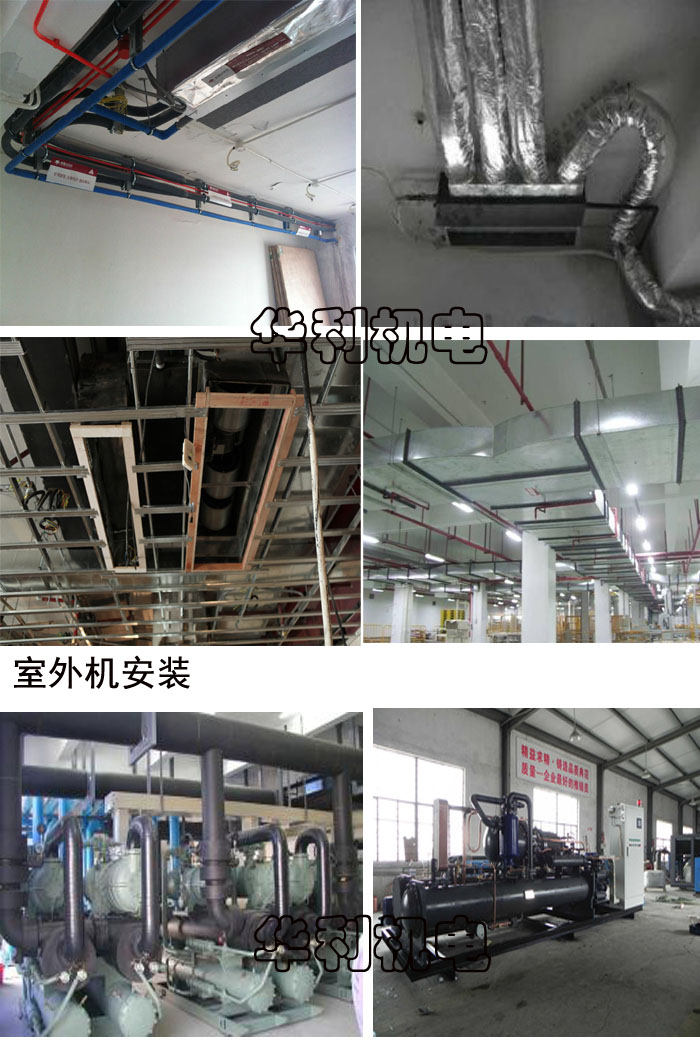

三、中央空調現場安裝圖
